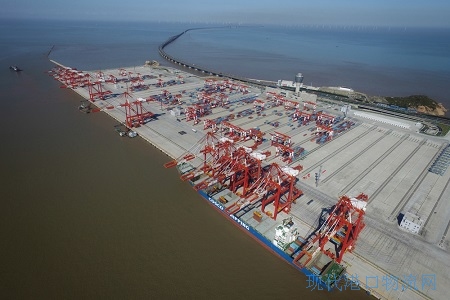

“上海國際航運中心洋山港四期碼頭開港！”隨著中共中央政治局委員、上海市委書記李強一聲令下，擁有智慧“大腦”，依靠綠色“心臟”，全球最大規模“無人碼頭”--上海洋山港四期自動化碼頭10日正式開港試運營。
洋山四期位于東海大橋以南，地處整個洋山深水港的最西側，依托顆珠山島及大、小烏龜島圍海填筑形成，總用地面積223萬平方米，碼頭前沿自然水深大部分在11至15米。此次洋山四期，共建設了7個集裝箱泊位、集裝箱碼頭岸線總長2350米,設計年通過能力初期為400萬標準箱，遠期為630萬標準箱，規模居全球之首。
目前，則已經完成調試的首批10臺橋吊、40臺軌道吊、50臺自動導引車(AGV)將投入開港試生產，根據規劃洋山四期最終將配置26臺橋吊、120臺軌道吊、130臺AGV。
據介紹，自動化作業堆場是整個洋山四期占地面積最大的區域。寬2384.5米，縱深210米至446.5米、平均縱深396.5米，總面積為94.5萬平方米。但與一至三期工程平均900米的陸域縱深相比，四期工程的堆場面積其實要“小得多”，而這，正是得益于全自動化碼頭方案的采用，。據工作人員介紹，由于作業線與碼頭垂直布置并采用高密度堆垛方式后，大幅度提高了土地與深水岸線資源的利用率，實現了集裝箱在港內運輸距離的最短化。同時，港區交通流自東向西，進場閘口位于東端，出場閘口位于西端，集卡進港后為單向行駛，普通集裝箱和冷凍集裝箱的進提作業均在堆場的陸側交互區內完成，這種組織方式有效減少了外來集卡的行駛距離，車輛在港時間大幅縮短。因地制宜、效率先行的布局特點，讓洋山四期的堆場通過能力相比傳統碼頭能獲得提升。
多元交互模式全球獨一無二
針對運量結構和裝卸特點，洋山四期的自動化堆場裝卸設備采用無懸臂、單懸臂、雙懸臂三種軌道吊，無懸臂箱區和帶懸臂箱區間隔混合布置。無懸臂軌道吊可在箱區兩端與水平運輸設備進行交互，而懸臂式軌道吊在具備無懸臂軌道吊所有功能的同時，還可以直接和位于自身懸臂下的水平運輸設備進行交互。豐富的設備類型帶來多元的交互模式，現場作業的機動性和靈活性大大增強，目前這一模式在全球的自動化碼頭中是獨一無二的。
尤其值得注意的是，洋山四期采用購自上海振華重工制造的自動化裝卸設備，整個裝卸過程所涉及的三大機種均為中國制造。

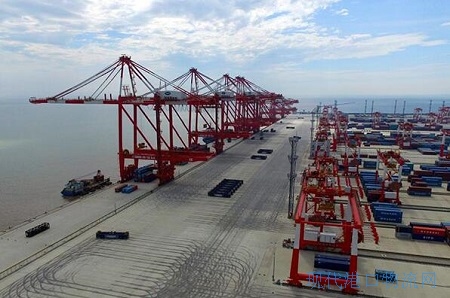

其中，橋吊是碼頭前沿生產裝卸的主力軍。據悉，洋山四期即將投產的10臺橋吊中，3臺主要用于中小型支線船舶作業，起升高度為34米、外伸距為45米;另外7臺主要用于大型干線船舶作業，起升高度為49米、外伸距可達70米，并支持雙吊具作業。10臺橋吊的最大載荷均為65噸，都采用雙小車+中轉平臺的設計。中轉平臺是主小車與門架小車交互銜接的區域，在這里安裝機械臂和傳送裝置后，可以對集裝箱鎖鈕進行全自動拆裝。主小車作業時僅在船側進行取放箱時需要人工介入，其余時段均可自動運行。依托先進的船型掃描系統(SPSS)，通過安裝在主小車上的3個激光攝像頭對整個船型進行實時掃描并建立輪廓地圖，借此可以在自動作業過程中獲得智能減速和防撞保護功能。門架小車則為全自動作業，且具有極佳的準確性和穩定性。通過實時狀態在線監測橋吊運行狀況，確保設備的可靠性。
自動導引車(AGV)則是船舶裝卸作業的重要運輸載體，現場工作人員介紹，集裝箱可以通過它從橋吊轉運到堆場的海側支架或懸臂式軌道吊下方，或是從堆場轉運到橋吊下。而洋山四期的鋰電池驅動AGV采用了當今最前沿的技術，除了無人駕駛、自動導航、路徑優化、主動避障外，還支持自我故障診斷、自我電量監控等功能。通過無線通訊設備、自動調度系統和地面上敷設的6萬多個磁釘引導，AGV可以在繁忙的碼頭現場平穩、安全、自如地穿梭，并通過精密的定位準確到達指定停車位置。獨特的液壓頂升機構, 讓AGV與軌道吊彼此之間無需被動等待，解決了水平運輸與堆場作業間的“解耦”問題，有效提高了設備利用率。大容量鋰電池的使用讓AGV在滿電后可以持續運行8個小時;換電和充電同樣實現了自動化，通過電池?fù)Q電站內的換電機器人，只需6分鐘即可為一臺AGV完成一次電池更換。
另外，軌道吊主要用于堆場作業。位于海側的軌道吊主要與AGV和內集卡進行作業交互，位于陸側的軌道吊則主要與外來集卡進行作業交互，同一箱區內的軌道吊還可以在系統的自動調度下進行集裝箱接力作業。洋山四期的軌道吊均采用自動堆箱技術，通過安裝在小車上的激光攝像頭進行實時掃描，在系統中呈現出堆場輪廓，幫助軌道吊實現精準平穩的自動抓放箱和防搖防扭功能，從而讓軌道吊在箱區內部作業時完全實現了自動化運行。
自主研發且智能化程度最高
上港集團工作人員介紹，自動化碼頭有序高效運作不僅需要設備，更需要軟件系統的全面配合，系統的智能化水平將直接影響碼頭的運行效率。洋山四期采用上港集團自主研發的全自動化碼頭智能生產管理控制系統(TOS系統)，是這個全新碼頭的“大腦”。
TOS系統覆蓋自動化碼頭全部業務環節，銜接上海港的各大數據信息平臺(包括：業務受理平臺、集卡預約平臺、數據分析平臺、統一調度平臺等);提供智能的生產計劃模塊、實時作業調度系統及自動監控調整的過程控制系統。結合洋山四期裝卸設備的實際特點，創新研發了指令調度架構平臺，通過設備調度模塊與協同過程控制系統，高效率地組織碼頭現場生產。“相比其他品牌的同類系統，TOS最大的優勢在于可以實現橋吊邊裝邊卸作業。”
隨著國家發展模式的轉變，建設“資源節約型、環境友好型”的綠色港口勢在必行。洋山四期使用的三大裝卸機種——橋吊、軌道吊、AGV均采用電力驅動，碼頭裝卸、水平運輸及堆場裝卸環節完全消除了尾氣排放問題，環境噪音也得到極大改善。與此同時，裝卸行程的優化以及能量反饋技術的大量采用，也將進一步降低碼頭的能耗指標。洋山四期的裝卸生產設計可比能源綜合單耗僅為1.58 噸標煤/萬噸吞吐量，達到國內先進水平等。
-
